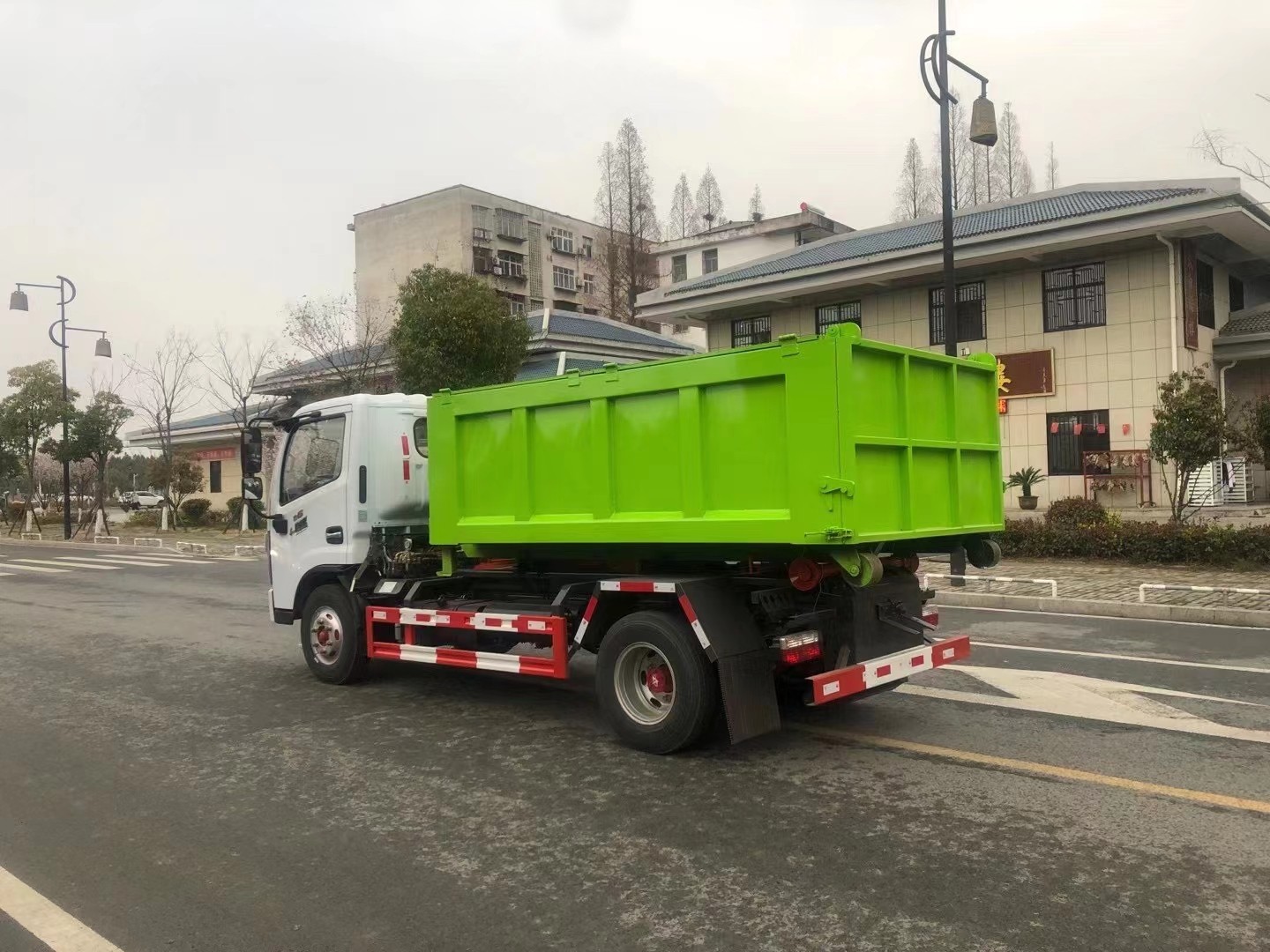

國六藍牌建筑垃圾轉運車

車廂可卸式垃圾車，又稱勾臂式垃圾車。是一種采用可伸縮的鉤臂實現垃圾箱的二次吊裝，可將垃圾箱自行吊上放下，并可自動傾倒垃圾的專用環衛垃圾運輸車輛。該車廣泛適用與城市街道學校垃圾處理，用于城鎮袋裝、散裝生活垃圾物的收集、運輸、卸料作業等?？梢卉嚺鋫涠鄠€(gè)斗，各個垃圾點放置多個垃圾斗，帶自卸功能，液壓操作，方便傾倒。

一、上裝重要參數

二、上裝重要配置

程力牌車廂可卸式垃圾車，主要由由底盤、拉臂鉤、滾筒后支撐穩定系統、液壓系統、控制系統等組成：

一、拉臂鉤：

拉臂鉤主要由：A：鉤臂   B：抓鉤   C：中部梁   D：液壓自卸鎖  E：伸縮臂油缸   F：液壓箱體橫向鎖   G：后輥輪   H： 傾斜臂、   I： 副梁    J：箱體自卸輔助托架、  K：主油缸等結構組成。

A： 鉤臂

B： 抓鉤，掛鉤安全保險擋塊：

C、 中部梁：

F 、液壓箱體橫向鎖 ：

G、 后輥輪：

H 、傾斜臂：

I  、副梁

K 、主油缸：

拉臂鉤技術特點：

A、先進的結構及液壓系統設計。

B、所有操作均可遠程操作（30米范圍），操作簡單便捷。

C、結構件充分的防腐蝕處理措施：鋼構件噴涂高質量油漆；金屬件（軸類連接件、硬油管、軟管配件、螺栓接頭等）經防腐蝕處理，并進行鍍鋅工藝。

D、在拉臂鉤與箱體摩擦相對集中的部位，多處采用了整體鑄造件。鑄造件有著良好的力學性能以及優異的摩擦和潤滑性能

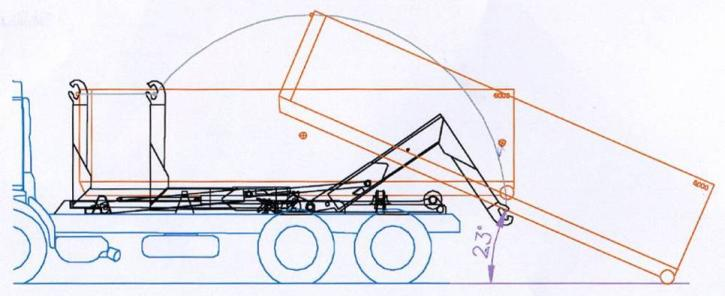

E、運動學特點

(1）車箱可以在導軌上水平滑動一定距離

(2）可以利用水平滑動有效降低車箱在自卸及裝卸箱過程中的重心高度

(3）可以掛載更大長度范圍的車箱，從而提高車輛利用效率

F、安全裝置：

(1）系統總壓力及各個單元閥塊均設置了過載保護。

(2）舉升油缸、滑動油缸、后箱鎖油缸及后穩定裝置均配有負載保持閥。鉤臂滑動、箱體自

卸、裝卸箱體以及后箱鎖緊等功能回路之間設置了液壓互鎖，以避免誤操作。

(3）吊鉤：高強度設計，整體制造。接觸面曲線擬合實際運動軌跡，掛箱和卸箱更簡單可靠；

吊鉤配有機械重力安全裝置，確保安全可靠。

（4）特殊的機構設計確保裝卸箱和自卸過程中鉤臂及翻轉架可靠分離及鎖緊。

二、液壓系統：

該系統由液壓油泵、主控閥、平衡閥、液壓鎖、傾卸油缸、滑動油缸、液壓油管、液壓油箱等組成。

1、平衡閥：

2、液壓油箱：

3、液壓油管：

4、滑動油缸：

5、舉升油缸、伸縮油缸、箱體鎖緊油缸及后滾輪穩定裝置油缸均配有負載保持閥。

三、控制系統：

所有的控制，駕駛員在駕駛室外操縱一個多路氣動閥就可以輕松地完成；或者采用遙控控制系統，可在駕駛室內或距離車輛三十米之內任意位置進行開門、傾倒、鎖門等所有作業。

四、滾筒后支撐穩定系統：

標配后軸穩定裝置，滾筒后軸穩定器安裝在底盤后懸尾部，主要作用是減少車輛大梁后懸載荷及防止車輛在操作拉臂鉤過程中翹頭。
